✨ 서론
단독주택을 설계하거나 리모델링하는 과정에서 도면 해석은 필수적입니다. 단독주택 도면은 공간 배치와 구조적 안정성을 표현하며, 공간 활용을 극대화하는 데 필요한 정보를 제공합니다. 예를 들어, 평면도를 통해 각 공간의 기능과 동선을 효율적으로 배치하고, 입면도를 통해 외관 디자인을 최적화하며, 단면도를 통해 내부 구조와 재료 선택을 명확히 파악할 수 있습니다. 그러나 도면 해석이 익숙하지 않은 초보자에게는 복잡하게 느껴질 수 있습니다. 따라서 이 글에서는 도면 해석의 기초부터 최신 설계 트렌드, 그리고 친환경 요소를 고려한 사례까지 다루며, 독자가 실질적으로 활용할 수 있는 전문적인 정보를 제공합니다.
🔍 본론
1️⃣ 단독주택 도면의 개념과 중요성
단독주택 도면은 건축물의 구조적 안정성, 공간 활용도, 재료 사용 계획 등을 명확히 나타내는 설계 도구입니다. 이는 건축가가 구조적 일관성을 유지하며 설계를 진행하고, 클라이언트와의 의사소통을 용이하게 하는 중요한 역할을 합니다. 예를 들어, 평면도는 각 층의 기능적 배치를 시각화하여 효율적인 동선을 확보하고, 입면도는 건물의 외관 조화를 설계하며, 단면도는 구조적 안전성을 사전에 검토할 수 있게 합니다. 이러한 도면은 시공 과정 중 잠재적인 충돌을 최소화하며, 결과적으로 설계 및 시공의 품질을 높이는 데 필수적인 도구로 자리 잡고 있습니다.
주요 도면의 종류:
- 평면도: 각 층의 방 배치와 공간 활용을 나타냅니다.
- 입면도: 건물의 외관 디자인과 높이를 보여줍니다.
- 단면도: 건물을 수직으로 잘라 내부 구조를 확인할 수 있습니다.
2️⃣ 도면 해석의 기본 요소
도면 해석은 단순히 그림을 읽는 것을 넘어, 기호와 축척 등을 이해하는 과정입니다. 예를 들어, 평면도에서 문과 창문을 나타내는 심볼은 실제 시공에서 공간의 동선과 환기를 어떻게 활용할지를 파악하는 데 도움을 줍니다. 또한, 스케일을 통해 도면 상의 길이가 실제 길이와 어떻게 대응하는지 계산할 수 있습니다. 이러한 기본 이해를 통해 도면을 더욱 효과적으로 해석할 수 있습니다. 다음은 도면을 읽을 때 꼭 알아야 할 기본 요소입니다.
- 스케일: 도면의 크기와 실제 크기의 비율로, 일반적으로 1:100 또는 1:50 비율이 사용됩니다.
- 심볼: 창문, 문, 전기 시설 등 다양한 요소를 나타내는 기호.
- 재료 표기: 벽, 바닥, 지붕 등에 사용되는 재료를 표기.
3️⃣ 주요 도면 유형과 사례 분석
사례 1: 소형 단독주택 설계
- 평면도: 거실과 주방이 오픈형으로 설계되었으며, 자연 채광을 최대한 활용하기 위해 넓은 남향 창문을 배치하고, 창가 아래에는 휴식 공간을 배치해 일조량을 효과적으로 사용할 수 있도록 설계되었습니다. 이와 함께 가구 배치는 동선을 최소화하고, 주방의 아일랜드 테이블은 식사와 조리 모두를 편리하게 할 수 있도록 중앙에 배치되었습니다.
- 입면도: 심플한 디자인으로 불필요한 장식을 배제하고, 목재 외장을 활용하여 따뜻하고 자연 친화적인 이미지를 강조했습니다. 외장재로는 지속 가능한 FSC 인증 목재를 사용하였으며, 창문의 크기와 위치는 일조량을 극대화하도록 설계되었습니다. 지붕 경사는 빗물 배수를 고려하여 완만하게 조정되었으며, 자연광을 반사하는 색상을 적용해 에너지 효율성을 높였습니다.
사례 2: 가족형 단독주택 설계
- 평면도: 1층은 공용 공간으로 거실, 주방, 다이닝 공간을 통합하여 개방감을 극대화하였으며, 서재나 손님방으로 사용할 수 있는 다목적 공간을 배치하였습니다. 2층은 가족실과 침실로 분리되어 프라이버시를 보장하는 동시에, 각 침실은 채광과 환기를 고려한 창문 배치로 쾌적한 환경을 제공합니다. 중앙 계단은 동선을 효율적으로 연결하며, 각 층별로 생활의 기능을 분명히 구분해 활용도를 높였습니다.
- 단면도: 고효율 단열재 사용으로 에너지 절약을 극대화한 설계입니다. 단열재는 벽체 내부와 지붕 구조에 걸쳐 연속적으로 적용되어 열 손실을 최소화하며, 각 단열층은 공기층과 복합적으로 구성되어 외부 기온 변화를 효과적으로 차단합니다. 또한, 내부 마감재는 에너지 효율 등급이 높은 소재를 사용해 난방 비용을 절감할 수 있도록 설계되었습니다. 이 모든 요소는 쾌적한 실내 환경과 에너지 절약이라는 두 가지 목표를 동시에 충족합니다.
4️⃣ 최신 단독주택 도면 설계 트렌드

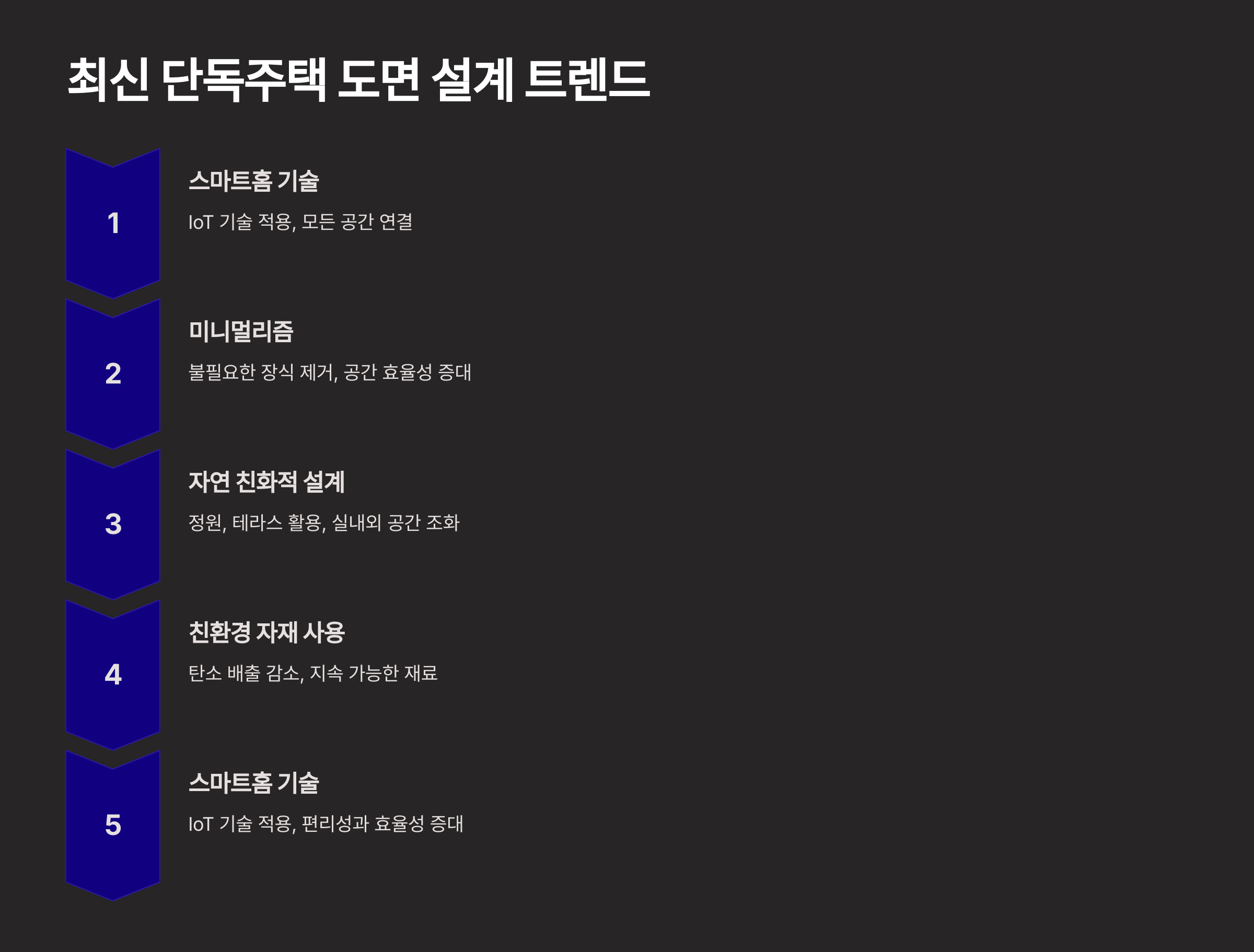

2024년 단독주택 설계 트렌드에서 주목받는 요소는 다음과 같습니다:
- 스마트홈 기술: IoT 기술을 적용하여 집안 모든 공간을 연결합니다. 예를 들어, 거실에 설치된 스마트 조명은 사용자의 생활 패턴을 분석하여 자동으로 밝기를 조정하고, 스마트 온도 조절기는 외부 날씨와 실내 온도를 실시간으로 모니터링해 최적의 난방 및 냉방 환경을 제공합니다. 이 기술은 연간 최대 20%의 에너지 소비를 절감할 수 있는 효과적인 시스템으로 평가받고 있습니다.
- 미니멀리즘: 불필요한 장식을 배제하고 공간 효율성을 높임. 예를 들어, 거실과 주방은 일체화된 개방형 구조로 설계되었으며, 벽면에는 감춰진 수납 공간을 설치해 시각적으로 깔끔한 느낌을 제공합니다. 또한, 가구 배치와 조명 설계는 최소한으로 단순화하여 공간의 여백을 강조하며, 화이트 톤의 벽과 자연광을 활용해 공간이 더 넓어 보이도록 설계되었습니다. 실제로 한 설계에서는 벽면 전체를 활용한 맞춤형 수납장을 배치하여 물건을 깔끔하게 정리하면서도 시각적으로 단순한 거실을 구현하였습니다. 수납장은 도어가 없는 오픈형과 슬라이딩 도어를 조합하여 실용성과 미관을 모두 충족시켰으며, 밝은 톤의 마감재를 사용해 공간을 더욱 넓어 보이게 설계되었습니다.
- 자연 친화적 설계: 정원과 테라스를 활용하여 실내외 공간의 조화를 추구. 예를 들어, 거실과 정원을 연결하는 슬라이딩 도어가 설치된 주택이 인기를 끌고 있습니다. 이 도어는 넓은 개방감을 제공하며, 정원으로의 접근성을 높여 가족 구성원이 자연을 더 가까이 느낄 수 있도록 합니다. 테라스는 가구 배치와 조경 설계를 통해 아침 커피를 즐기거나 저녁 식사를 위한 야외 공간으로 활용될 수 있습니다. 또한, 정원에는 다양한 초목과 빗물 재활용 시스템이 도입되어 환경친화적인 요소를 극대화하고 있습니다.
- 친환경 자재 사용: 탄소 배출을 줄이는 지속 가능한 재료를 사용합니다. 예를 들어, 재활용 목재는 기존 목재를 활용해 새로운 자재로 가공되며, 외벽 구조에 사용될 경우 내구성과 단열 성능을 동시에 충족합니다. 또한, 낮은 에너지 소모로 제작된 친환경 콘크리트는 건물의 기초와 벽체에 적용되어, 시공 과정에서 발생하는 이산화탄소 배출량을 최대 40%까지 줄일 수 있는 효과적인 대안입니다.
- 스마트홈 기술: IoT 기술을 적용하여 집안 모든 공간을 연결합니다. 거실에는 스마트 조명이 설치되어 사용자의 생활 패턴에 따라 밝기를 조정하며, 온도 조절 시스템은 실시간으로 외부 날씨와 연동되어 난방과 냉방을 자동으로 조절합니다. 주방에서는 음성으로 제어 가능한 스마트 가전이 설치되어 편리성을 높였고, 보안 시스템은 카메라와 센서를 활용해 실시간으로 집의 상태를 모니터링할 수 있도록 설계되었습니다. 이러한 기술들은 주거 공간의 효율성을 극대화하고, 에너지 절약과 편리함을 동시에 제공합니다.
5️⃣ 친환경 단독주택 설계와 도면 해석
주요 요소:
- 태양광 패널: 지붕 도면에 태양광 패널을 설치하는 구조를 명확히 반영하여, 일사량이 높은 방향으로 최적의 경사를 설정하고, 패널의 배열이 지붕의 디자인과 조화를 이루도록 설계되었습니다. 또한, 전기 배선과 인버터 설치 위치를 도면에 상세히 표기하여 에너지 효율성을 극대화하고 유지 관리가 용이하도록 고려하였습니다.
- 단열 강화: 단열재의 위치와 두께를 명확히 표기하여 열 손실을 최소화하고 에너지 효율성을 극대화합니다. 외벽에는 고성능 단열재를 사용하고, 바닥과 지붕까지 단열층을 연속적으로 연결해 열 교차 현상을 방지합니다. 추가로, 단열재는 친환경 소재로 선택하여 지속 가능성을 고려하였으며, 두께는 지역 기후와 에너지 소비 패턴에 따라 최적화되었습니다.
- 빗물 재활용 시스템: 빗물을 저장하고 활용할 수 있는 설비 도면이 추가되었습니다. 이 설계에서는 지붕 경사를 이용해 빗물을 효율적으로 모으고, 여과 시스템을 통해 불순물을 제거한 후 저장 탱크로 전달됩니다. 저장된 빗물은 정원 관수, 화장실 물 사용, 세탁 등에 재활용되어 물 사용량을 줄이고 환경을 보호하는 데 기여합니다. 또한, 계절적 강우량을 고려한 저장 용량과 유지 관리 시스템이 설계에 포함되어 있습니다.
친환경 단독주택은 초기 건축 비용이 기존 대비 약 15%~20% 더 소요될 수 있으나, 장기적으로 에너지 소비 절감을 통해 30%~50%의 비용 절약 효과를 제공합니다. 예를 들어, 고효율 단열재와 태양광 패널을 적용한 설계는 연간 약 1톤의 탄소 배출량을 줄이며, 이는 성인 나무 50그루가 흡수하는 이산화탄소 양과 동일합니다. 또한, 에너지 절약 시스템이 설치된 주택은 10년 이내 투자 비용을 회수할 수 있어 경제적 측면에서도 높은 효율성을 제공합니다. 이러한 설계는 환경보호와 경제적 이익을 동시에 달성하는 이상적인 선택임을 입증합니다.
✅ 결론
단독주택 도면 해석은 건축 과정을 시작하는 중요한 단계입니다. 예를 들어, 평면도를 해석할 때는 공간의 동선과 각 방의 크기를 비교하면서 가족 구성원들의 생활 패턴에 적합한지 확인할 수 있습니다. 입면도에서는 창문의 배치와 크기를 통해 채광과 통풍의 효율성을 점검할 수 있습니다. 또한, 도면 상에서 문과 창문의 위치를 통해 출입구와 창호를 최적화하여 실내외 연결성을 극대화할 수 있습니다. 이러한 실용적인 팁을 적용하면 도면을 이해하고 활용하는 데 큰 도움이 됩니다. 도면을 정확히 이해하면 공사 중 발생할 수 있는 오류를 줄이고, 시간과 비용을 절약할 수 있습니다. 최신 트렌드와 친환경 설계를 반영한 도면은 미래 주거 환경의 필수 요소가 될 것입니다.
